Question
1) Donne le type d'association dans chaque cas :
a)
b)
2) On dispose de deux lampes identiques L1 et L2 de tension d'usage 6 V chacune :
a) Comment peut – on les associer pour qu'elles fonctionnent normalement et en même temps avec un générateur de tension 12 V ?
b) Comment peut – on les associer pour qu'elles fonctionnent normalement et en même temps avec un générateur de tension 6 V ?
3) On dispose de trois lampes L1, L2 et L3. On monte toutes ces lampes en série, aux bornes d'un générateur, dans un circuit électrique.
a) Faire le schéma du circuit électrique.
b)Que se passe - t - il si la lampe L1 est grillée ?
4) On monte ces trois lampes L1, L2 et L3 en dérivation aux bornes d'un générateur :
a) Faire le schéma du circuit électrique.
b) Que se passe - t - il si la lampe L2 est grillée ?
Solution
1)
a) En série
b) En parallèle ou en dérivation
2)
a) Pour que les lampes fonctionnent normalement on doit les associées en série.
b) Pour que les lampes fonctionnent normalement on doit les associées en parallèle ou en dérivation
3)
a) Réalisons le circuit
b) Si la lampe L1 est grillée, le courant ne circule plus dans tout le circuit, les autres lampes s’éteignent.
4)

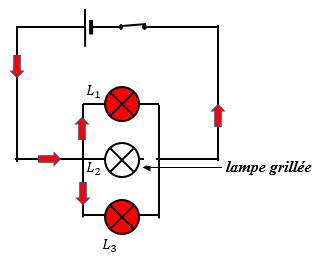

a) Réalisons le circuit
b) Si la lampe L2 est grillée, le courant électrique ne passe plus dans cette branche, mais les autres lampes s'allument toujours.
