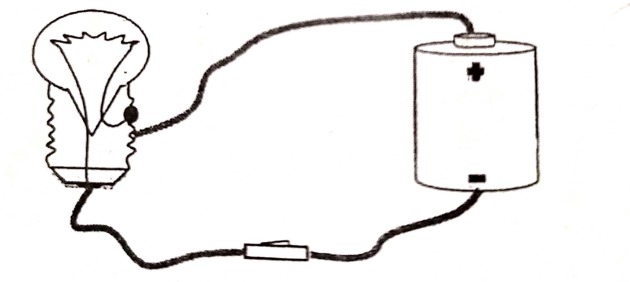

Dans le circuit représenté ci-dessous, tous les composants sont en bon état :

Question

1) Schématiser ce circuit avec les symboles normalisés sachant que la lampe est allumée.

2) Combien d'éléments constituent ce circuit ?

3) Combien de types d'éléments constituent ce circuit ? nommer les.

4) Donner le nombre d'éléments de chaque type

Solution

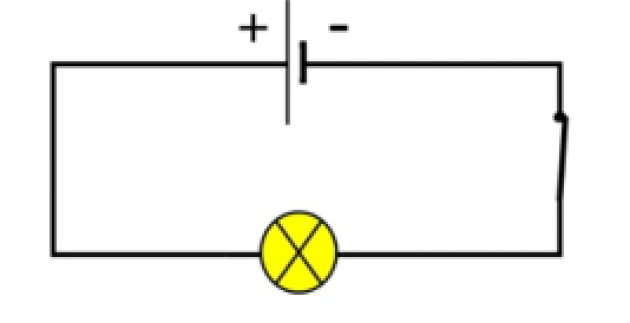

1) Schéma normalisé

2) Ce circuit est constitué de 6 éléments.

3) Ce circuit est constitué de 4 types d'éléments. Ces éléments sont : le générateur, le fil conducteur, la lampe et l'interrupteur.

4) Il y a un générateur, 3 fils conducteurs, une lampe et un interrupteur.
