Le réseau cristallin du chlorure de sodium
Définition :
Le chlorure de sodium est un cristal constitué d'ions sodium et d'ions chlorure. Ce cristal ou réseau cristallin est formé de la répétition d'une même figure géométrique appelée maille.
La maille est l'unité structurale d'un réseau.
Impossible d'accéder à la ressource audio ou vidéo à l'adresse :
La ressource n'est plus disponible ou vous n'êtes pas autorisé à y accéder. Veuillez vérifier votre accès puis recharger le média.
La cohésion du cristal est assurée par des forces électriques entre les ions sodium et chlorure.
C'est un cube d'arête a=560 pm dont :
Les sommets sont occupés par les ions Cl-
Les centres des 6 faces sont occupés par les ions Cl-
Les milieux des 12 arêtes sont occupées par les ions Na+
Le centre du cube est occupé par Na+.
On effectue le décompte des ions de la maille cristalline comme suit :
Tout ion se trouvant au sommet de la maille, est partagé par huit (08) mailles. Il compte 1/8 pour chaque maille.
Tout ion au milieu d'une arête est partagé par quatre (04) mailles. Il compte donc 1/4 pour chaque maille.
Tout ion au centre d'une face est partagé par deux (02) mailles. Il compte donc 1/2 pour chaque maille
Tout ion au centre de la maille n'appartient qu'à une (01) seule maille. Il compte donc un (01) pour cette maille.

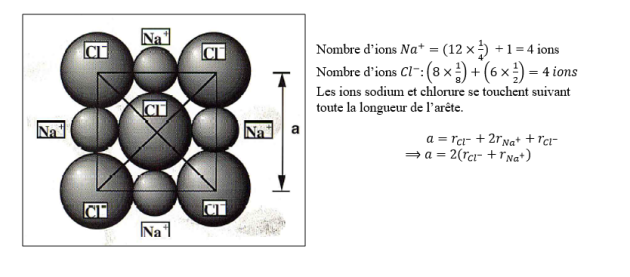

Considérons la maille suivante :
