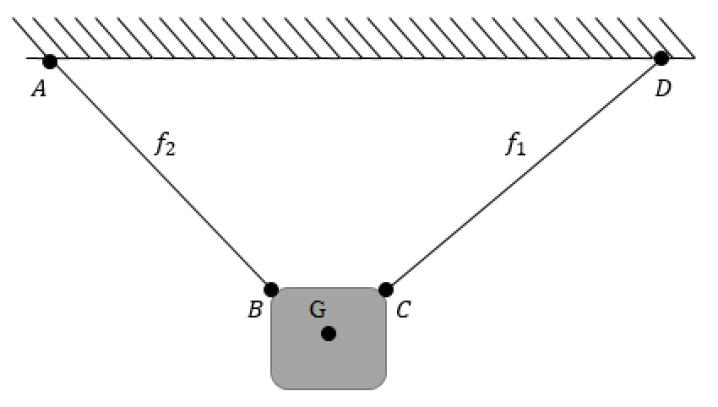

Une plaque métallique plane et homogène de poids P = 500 N est maintenue verticale grâce à deux fils f1 et f2. On donne g = 9, 8 N.kg-1

Question

  1. Calculer la masse de la plaque.

  2. Quelles sont les forces appliquées à la plaque ? Précisez la direction, le sens et le point d'application de chacune de ces forces.

  3. Sur une feuille de ton cahier d'exercices représente ses forces sans tenir compte de leur intensité

Solution

  1. La masse de la plaque

    P = mg → m = P : g

    m = 500 : 9, 8

    m = 51 kg

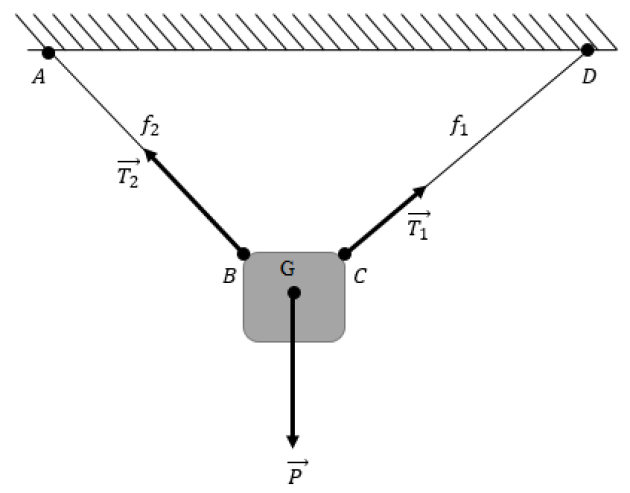

  2. Les forces appliquées à la plaque sont :

    • Le poids P ⃗ widevec {P} {} de direction verticale, orienté vers le bas et appliqué au centre de gravité G.

    • La force T 1 ⃗ widevec { T_{1}} {} du fil f1 de direction ( CD ), sens : de C vers D et de point d'application C

    • La force T 2 ⃗ widevec { T_{2}} {} du fil f2 de direction ( AB ), sens : de B vers A et de point d'application B
