Association de générateurs linéaires et conducteurs ohmiques en série
Une pile et un conducteur ohmique sont montés en série. Ils sont traversés par le même courant. Il existe la même tension aux bornes de chacun des dipôles.

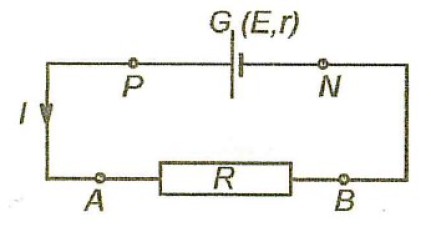

Schéma du montage
Fondamental :

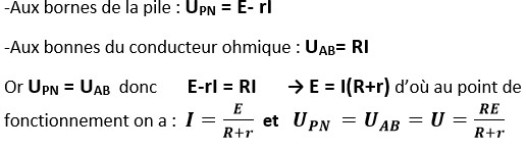

Calcul du point de fonctionnement :
Remarque :
On peut utiliser aussi la loi des mailles pour déterminer le point de fonctionnement.
Dans le cas où un générateur est associé à plusieurs conducteurs ohmiques en série, l'intensité du courant vérifie :
ΣR étant la somme de toutes les résistances du circuit y comprise la résistance interne du générateur.
