Les ouvrages de stockage

Les équipements d'un réservoir de stockage

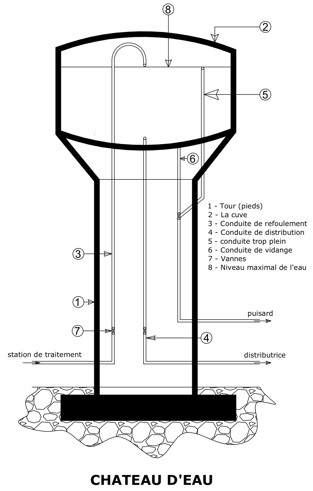

Le réservoir se compose des éléments :

  • La cuve : destinée à stocker l'eau provenant de la station de traitement ou du forage. Son volume doit assurer la consommation journalière à l'agglomération jusqu'à l'horizon du projet ;

  • La tour (pieds droits) : destinée d'une part de sa hauteur à offrir la charge hydraulique nécessaire dans les conduites d'alimentation et d'autre part à supporter la cuve et à transmettre les charges pondérales aux fondations. Elle est également constituée des voiles en béton armé ou des cuves de grande capacité ou des supports (poteaux isolés) pour les faibles capacités ;

  • La conduite d'adduction : destinée à conduire les eaux d'alimentation à la cuve. Sa limite supérieure donnée est le niveau maximum de l'eau dans la cuve. Elle est munie en sa base d'un robinet bande ;

  • Conduite de distribution : destinée à conduire les eaux d'alimentation dans le réseau de distribution des agglomérations. Sa limite supérieure se situe légèrement au-dessus du fond de la cuve ;

  • Conduite de vidange : elle se situe à la base de la cuve et permet l'évacuation de l'eau au besoin de nettoyage ou autres travaux ;

  • Conduite du trop-plein : tout comme l'évacuateur des crues au niveau des barrages, elle est l'organe de sécurité de la cuve lors d'un pompage excédent. Sa limite supérieure se situe en dessous du niveau maximal de l'eau utilisée pour dimensionner la cuve. Sa partie basse doit être connectée à une conduite de vidange ou dans le cas échéant, opposée à une certaine hauteur par rapport au sol. A ce niveau, elle est munie de grillage inoxydable afin d'empêcher la pollution de la cuve à travers la conduite.

  • Le by-pass ou système by-pass :il est constitué d'un ensemble de robinet vanne permettant l'isolement de la cuve à travers une connexion entre la conduite de distribution et celle d'adduction.

Remarque : l'eau sortant de votre robinet à une pression équivalente au dénivelée qui existe entre le château d'eau et l'habitation. Si la dénivelée est 10 m, la pression est de 1 bar.

Les conduites de distribution principales desservent les bornes fontaines ou bouche-d'incendie placer tous les 100 ou 150 m selon la densité du territoire. Les conduites sont fabriquées en béton précontraint ou en PVC ou en fonte.

Les diamètres sont calculés pour obtenir les vitesses de l'ordre de 0,6 à 1,2 m/s, 2 m/s au maximum en cas de feu. Ces diamètres sont en général de 15 cm en zone résidentiel ; 20 cm en zone commerciale et 30 cm et plus dans les rues principales.
